 12.5“ 电容式触摸屏  GT9271

12.5“ 电容式触摸屏 GT9271

  • 所属分类:触摸屏&OCA贴合薄膜开关
  • 浏览次数:0
  • 厂家:东莞市雨菲电子科技有限公司
  • 价格:面议
  • 发布时间:2022-08-11 18:38:02
  • 12.5“ 电容式触摸屏 GT9271产品概述

12.5“ 电容式触摸屏  GT9271

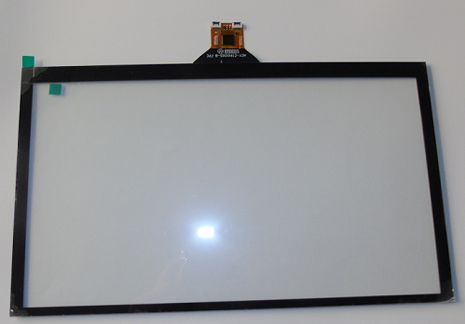

GT9271是一款为汽车行业的客户开发设计生产的车载电容触摸屏,尺寸12.5”。比例16:9, G+G结构,配备CTP01205-B触控IC芯片。电容式触摸屏技术是利用人体的电流感应进行工作的。电容式触摸屏是一块四层复合玻璃屏,玻璃屏的内表面和夹层各涂有一层ITO,Z外层是一薄层矽土玻璃保护层,夹层ITO涂层作为工作面,四个角上引出四个电极,内层ITO为屏蔽层以保证良好的工作环境。


电容触摸屏的优点:

1. 操作新奇。电容式触摸屏支持多点触控,操作更加直观、更具趣味性。

2. 不易误触。由于电容式触摸屏需要感应到人体的电流,只有人体才能对其进行操作,用其他物体触碰时并不会有所相应,所以基本避免了误触的可能。

3. 耐用度高。比起电阻式触摸屏,电容式触摸屏在防尘、防水、耐磨等方面有更好的表现。

4. 精确度   99%的准确度。


5. 材质   完全防刮玻璃材质(莫氏硬度7H),不易受尖物刮伤及磨损,不受常见污染源的影响,如水、火、辐射、静电、灰尘或油污等。兼具护目镜之护眼功能。

6. 灵敏度   小於两盎司的施力即可感应,小於3ms的快速回应。

7. 清晰度   三种表面处理(Polish,Etch,Industrial)可供选择。SMT控制器的MTBF 大於572,600小时(每MILHANDBOOK-217-F1)。

8. 触摸寿命   任何一点可承受大于5,000万次的触摸,一次校正后游标不飘移。


电容触摸屏的缺点:

1、极度怕静电:很容易击穿电容屏。

2、怕油污和汗水等导电介质:覆盖在屏幕上会形成导电层,从而引起屏幕飘移,手洗干净,擦干再用。经常清理屏幕,冬天洗澡的时候不要带淋浴房。

3、怕“高”温:这里的“高”温并不是用火去烤,而是达到40度左右的温度,就有可能引起电容屏飘移,长期处在这个温度,电容屏就会出现故障,不要在高温太阳下长时间使用(建议,如果充电时屏幕温度高,请少用机子充电);

4、怕磁场:特别是电磁场,那块小磁铁在电容屏上放一会,电容屏就会暂时性失效(也有可能会造成永久性损伤)别靠近音箱或带磁性的螺丝批等物品,回到家,不要把顺手手机放在音箱上。

5、怕不稳定的电压:一般当手指接触到电容屏时,会“吸”走一点点电流,然后屏幕从四个角落均匀送电到拇指所在的位置,并以此来做定位,所以电容屏在输电电压不稳定的情况下,会“飘移”甚至失效……电量低于20%Z好马上充电


注意事项:

1.触摸屏玻璃面即为触摸面,即产品正面 。


2.触摸屏部分为玻璃制品,玻璃边角较锋利,装配时请带手套/指套作业。

3.触摸屏部分为玻璃易碎品,装配时不要对触摸屏施加大力冲击。

4.避免直接取引线拿起触摸屏,避免对引出线部位有拉扯动作。

5.引出线加强板部位不能进行弯折动作。

6.引出线任何部位不允许有对折现象。

7.引出线在装配时,须水平插入,不可在加强板根部对折插入。

8.取放产品时需单片操作,轻拿轻放,避免产品互相碰撞而划伤产品表面。

9.清洁产品表面时,请用柔软性布料(鹿皮)蘸石油醚擦拭。

10.不可使用带腐蚀性的有机溶剂擦拭触摸屏膜表面。如工业酒精等。

11.勿堆叠放置触摸屏,使用托盘。

12. 在装配设计和边框设计时,请注意以下事项:

a.固定触摸屏的边框的支柱须在触摸屏的可视区以外。

b.框边须在触摸屏的操作区以外,框边在可视区到操作区间不能有压力动作。

c.建议固定触摸屏的材料为塑胶材料,接触触摸屏正面部分垫有软性材料。

d.不要用带腐蚀性的胶粘贴在触摸屏的表面


产品展示:

电容式触摸屏

雨菲电子

雨菲电子专业研发设计生产中高端薄膜开关,薄膜按键等产品。我们能生产硅胶按键薄膜开关,PCB薄膜开关FPC薄膜开关,LGF背光开关,EL冷光片薄膜开关,LED背光薄膜开关,铝板/亚克力/PC/不锈钢背板薄膜开关,电容触摸式薄膜开关,户外防水防紫外线薄膜开关,医疗抗菌薄膜开关等。我们所用的的材料均来自国内外顶级材料供应商:



雨菲电子工厂

          雨菲证书
