LGF背光薄膜开关

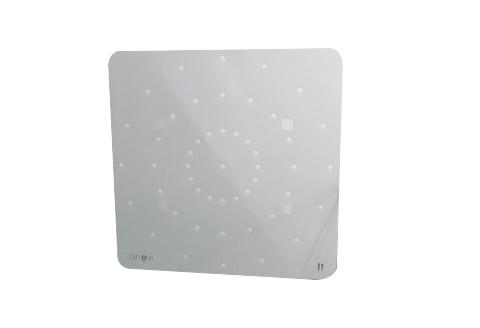

LGF背光薄膜开关

  • 所属分类:LED/LGF/EL背光薄膜开关
  • 浏览次数:0
  • 厂家:东莞市雨菲电子科技有限公司
  • 价格:面议
  • 发布时间:2022-08-05 16:38:18
  • LGF背光薄膜开关产品概述

LGF背光薄膜开关

一、薄膜开关结构

      A、 面板:具有标识产品logo、图文、控制键等的面片层;

      B、 面胶:连接面板与线路层的双面胶带;

      C、 线路:根据产品要求进行一定线路分布,从而达到实现某种功能;

      D、 背胶:贴合薄膜开关与注塑壳或者其他承贴物的双面胶。


二、薄膜开关的特点:

      A、外形美观、新颖;

      B、体积小、厚度薄、重量轻、更有利于电脑键盘向轻、薄、短、小和 高智能化方向发展;

      C、防潮、防尘、防油污及有害气体,密封性强、耐酸碱抗震;

      D、使用寿命长、耐弯折。

薄膜开关


三、薄膜开关的分类

       A、柔性薄膜开关:该薄膜键盘的面膜层、隔离层、电路层全部由各种不同性质的薄膜所组成;

       B、硬性薄膜键盘:开关的图形和线路是制作在普遍的印刷线路覆铜板上;

       C、平面薄膜键盘:薄膜键盘上的按键,以色彩不同表示键体的位置、形体和大小。


四、薄膜开关的应用

      1、工业控制领域:广泛应用于智能化电子测量仪器仪表 、计算机控制、数码机床、工业控制器,工业衡器,能源计量,汽车电子等---工业控制薄膜开关;

      2、家用电器领域:广泛应用于空调、洗衣机、电磁炉、微波炉、电饭煲、豆浆机等

      3、医疗保健器械领域:广泛用于健身器、电子血压计、各种治疗仪,以及各种医疗设备,检测设备仪器等;

      4、消费电子领域:玩具手机、跳舞毯、遥控汽车,其他消费电子等。


五、薄膜开关通用技术参数

  • 工作电压: ≤50VDC;

  • 工作电流: ≤100mA;

  • 接触电阻: 0.5~10Ω;

  • 绝缘电阻: ≥100MΩ(100VDC);

  • 基材耐压: 2kVDC;

  • 回弹时间: ≤6ms;

  • 回路电阻: 通常小于100ohm;

  • 绝缘油墨耐压: 100VDC;




      机械性能

      1、可靠性使用寿命: >100万次

      2、闭合位移: 0.1~0.4mm(无触觉型)

      3、按键荷重: 15~750g力

      4、银浆迁移: 在55℃,温度90%,56小时后,二线间为10MΩ/50VDC

      5、银浆线上无氧化,无杂质

      6、银浆线宽≥0.3mm,Z小间隔0.3mm,线路毛边<1>

      7、引脚间距标准 2.54,0.50,1.0,1.27 1.25mm

      8、引出线抗曲度,用d=10mm钢棍压滚80次线路不断。

      环境性能

      1、工作温度: -40℃~+85℃

      2、存贮温度: -40℃~+85℃ 温度95%±5%

      3、大 气 压: 86~106KPa

      印刷指标

      1、印刷尺寸偏差±0.10mm,外型边线不清编差±0.1mm

      2、套色偏差±0.11mm/100mm,绝缘油墨全部覆盖银浆线路

      3、无油墨散,字迹无残缺

      4、色差不大于二级

      5、不得有折痕、脱漆

      6、透明窗透明清洁,色泽均匀,不得有刮伤、针孔、杂质。


雨菲电子

雨菲电子专业研发设计生产中高端薄膜开关,薄膜按键等产品。我们能生产硅胶按键薄膜开关,PCB薄膜开关FPC薄膜开关,LGF背光开关,EL冷光片薄膜开关,LED背光薄膜开关,铝板/亚克力/PC/不锈钢背板薄膜开关,电容触摸式薄膜开关,户外防水防紫外线薄膜开关,医疗抗菌薄膜开关等。我们所用的的材料均来自国内外顶级材料供应商:



雨菲电子工厂

          雨菲证书

标签

LGF背光薄膜开关
